管道蒸汽流量計、它的開發成功是差壓式流量測量的質的飛躍。它利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。實踐使用證明，V錐流量計與其他流量儀表相比，具有長期精度高、穩定性好，受安裝條件局限小、耐磨損、測量范圍寬、壓損小、適合贓污介質等優點。而且V錐體本身作為流場的整流器而成為一種具有獨特性能的優異的新型流量計。
管道蒸汽流量計是一種高精度、高穩定性、量程比寬、可測介質廣的新型流量計。2. 可測量介質包括液體、氣體、蒸汽等,幾乎涵蓋了所有流動性介質。
3. 流體的最高工況溫度可達800℃,最高壓力可達10.5Mpa。
4. 若選用特種材質的表體,介質的工況溫度、壓力還可以更高。
5. V型錐形流量計可測量最高雷諾數為500萬,最低雷諾數為8000甚至更低。
6. 產生滿刻度差壓信號從最低小于0.1千帕到最高幾十千帕。
工作原理
V型錐流量計屬高精度、高穩定性的新型差壓式流量儀表。和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P+，在介質通過錐體的節流區時，速度會增加，壓力會降低為P-，如圖一所示，P+和P-都通過V型錐形流量計的取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。
折疊技術指標
折疊質量:
高精度:±0.075%
高穩定性:優于0.1%fs/年
高靜壓:40mpa
連續工作5年不需調校
可忽略溫度、靜壓影響
抗高過壓
折疊特點:
具有良好的準確度(≤0.5%)和重復性(≤0.1%)。
具有較寬的量程比(10﹕1~15﹕1)
自整流功能，只需要極短的直管段(前1~3D后0~1D)。
自清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。
自保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。
耐高溫、高壓、耐腐蝕、不怕震動。
可測流體的種類非常廣泛(液、氣、蒸汽)，流量測量范圍寬(微小流量~大流量)，適應的管道DN15~DN3000。
流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦?fàn)t煤氣，濕氣體等
無可動部件
當流體流經具有特殊廓形的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。
11、在換熱站測量蒸汽，熱水，無需直管段。由于換熱站空間比較小，選擇一般流量計要求直管段較長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞。
組成

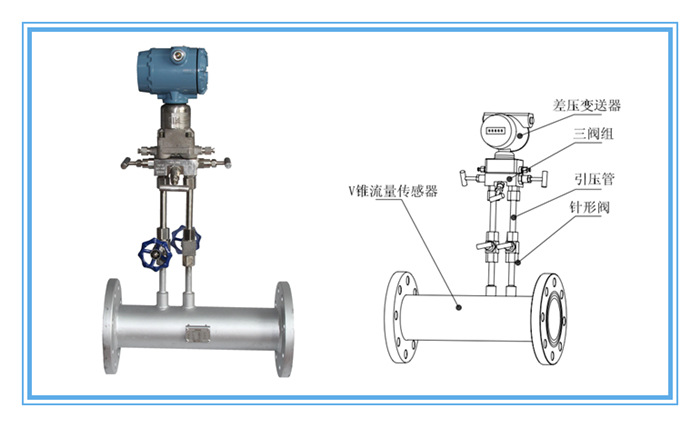

V錐傳感器和差壓變送器組成的V錐流量計
依照用戶要求不同，利用V錐傳感器和差壓變送器組成流量檢測儀表供貨分為二類:
折疊V錐傳感器
只提供差壓信號的檢測部分(V錐體及測量管道)，不提供差壓變送器、三閥組和流量顯示部分，輸出信號為差壓。由用戶自己進行配套。
折疊V錐流量計
由V錐傳感器和差壓變送器組成。有分體型安裝和一體型安裝兩種結構。
分體型安裝由獨立的V錐傳感器和差壓變送器組成。V錐傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。
一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐傳感器連接成一體，用戶購買一體型V錐流量計后，使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。
適用范圍
公稱壓力:PN≤40MPa
雷諾數范圍:5×10≤ReD≤10 4、精度等級:0.5級，1級
直管段長度:前1~3D，后0~1D
適用介質:氣體、液體、蒸汽等各種介質
孔徑比:β=0.3~0.75
最高溫度:540℃
重復精度:±0.1%
量程比:15:1
β值范圍寬:V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍;
口徑范圍寬:DN25~DN2000;
精度等級:0.5級(差壓流量變送器精度應高于0.2級，含0.2級),(β:0.45~0.85，當β<0.55，量 程比4∶1時，精度等級:≤0.30)
技術規格
1、V型錐流量計有直焊式和法蘭連接式、方管式、對夾式、非標訂制幾種結構形式。 產品供貨范圍見選型表。
2、使用范圍：廣泛運用于油，水，氣，汽各種流體，特別是一些高溫高壓，臟污介質的測量，明顯強于其它的儀表
3、準確度等級：±0.5%
4、重復性：0.1%
5、工作壓力：最大42MPa
6、工作溫度：-40～700C°
7、環境溫度：-40～80C°
8、量程比：通常為10：1，選用合適的差壓變速器可達60：1
9、安裝直管段要求：前3D直管段，后1D直管段
10、適用介質：幾乎適用于所有氣體、液體介質
11、公稱通徑：DN15～DN2000
12、結構材料材質：管道，表體法蘭及V錐體可提供多種材質供用戶選擇，來滿足不同工況的需要
13、安裝方式：可提供多種附件供用戶安裝，滿足用戶的各種工況的需求，可以任意方向安裝，與介質狀態無關
14、防爆等級（差壓變送器）：隔爆、本安、不防爆可供選擇（差壓變送器）
15、供電電源（差壓變送器）：12～24VDC
16、輸出信號（差壓變送器）：4～20mA或HART協議
主要優勢特點
壓力損失小
形成獨特的局部收縮，壓力損失小,只有幾千帕，甚至零點幾千帕的壓力損失。錐體使流體軸對稱地向管壁逐漸收縮，逐漸擴散的邊壁節流，而錐體位于管道的中心軸線上，而有效的作用于高速中心區，在相同條件下，V錐的壓損為孔板的25%，差壓為孔板的50%，能耗小。
2、準確度高0.5%，重復性好0.1%，量程比寬10:1
由于V錐流量傳感器采用“內壁逐漸收縮式”的節流方式，使得在下游側產生的靜壓是高頻低幅值的信號（喘流），而不是孔板等老式差壓流量計量產生的是低頻高幅值的信號，這使得差壓變送器測量出的差壓△P是低躁聲的非常穩定的信號，如果在躁聲大的背景下，差壓變送器是沒法測量出低壓力，小流量的壓力信號的。
3、安裝所需要的直管段短
自動整流功能。安裝所需要的直管段短：前直管段只需要0～3D，后直管段只需要0～1D。直管段要求低。V形錐的圓錐形使流體的流動分散，從而使速度分布更平坦，尖形的錐體其本身就是一個流動調整器，能有效減弱速度分布中的凸形形狀。使流體速度分布符合要求，有效減少上游直管的要求。
4、自混合功能及自清掃功能
不堵塞不粘附，可以測量贓污流體的流量。由于錐體位于軸中心的流體的高速中心區，流體中所夾帶的液滴，氣泡，固體顆粒物會被自動清掃到管道下游，特別是在連續使用的狀況下。
5、自保護功能
耐磨損，具有長期穩定性，不需要重復標定。 由于V形錐是一個尖形體，確保沒有流體直接沖擊它的下游邊緣，使磨損減少，這樣確保流量計的 可靠性，減少維護工作量，并延長儀表的檢定周期。
6、可測量水氣
壓縮空氣、飽和蒸汽等氣體采用孔板測量時，孔板前常有積水，影響測量精確度。解決該問題的方法通常是將節流裝置安裝在垂直工藝管上，或改用圈缺孔板或偏心孔板。而錐體位于軸中心的流體的高速中心區的結構特點可以根本解決節流件前積水的問題，而又因?yàn)檫@是其固有的特點而 無需特制或特別處理，所以不會對測量造成任何不確定性。
